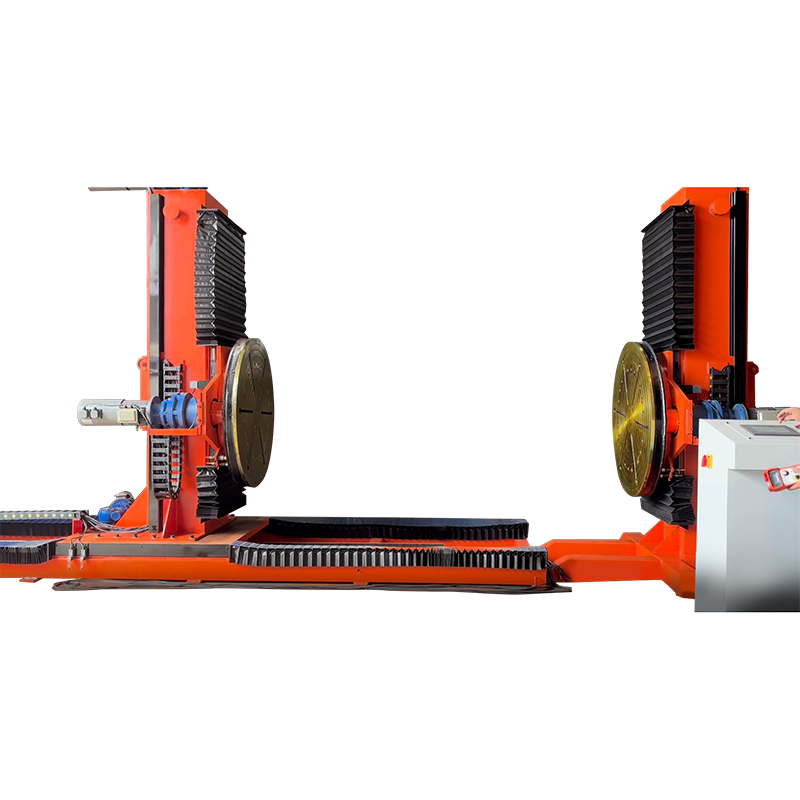

The Kaksipylväinen hitsausasentolaite on erikoistunut hitsauksen apulaitteisto, joka koostuu kahdesta koordinoidusta asennoittimesta, jotka on integroitu kierto- ja nostotoiminnoilla työkappaleiden säätämiseksi optimaalisiin hitsausasentoihin. Sen ydinsuorituskykyä luonnehtii kiertotaajuusmuuttaja (VFD), joka mahdollistaa tarkan nopeuden säädön, ja vakionopeuksinen nosto, joka varmistaa työkappaleen vakaan ja tehokkaan paikantamisen hitsausoperaatioiden aikana. Kaksipylväinen hitsausasentolaite on suunniteltu sopeutumaan suuriin, raskaisiin tai epäsäännöllisen muotoisiin työkappaleisiin, ja sitä käytetään laajalti teollisessa valmistuksessa, joka vaatii erittäin tarkkaa hitsausta. Vuonna 2004 perustettu ammattimainen hitsauslaitteiden valmistaja Wuxi WeldNice Heavy Teollisuus Technology Co., Ltd. yhdistää suunnittelun, kehityksen, valmistuksen ja myynnin ja on toimittanut korkealaatuisia Double Column Welding Positioner -tuotteita lukuisille kotimaisille ja ulkomaisille käyttäjille hyödyntäen edistyneitä tuotantolaitteita ja täydellistä laadunvarmistusjärjestelmää tuotteen luotettavuuden varmistamiseksi.
Toimintaperiaate
Double Column Welding Positioner toimii mekaanisen voimansiirron ja sähköisen ohjauksen synergiaan perustuen kahdella keskeisellä toimintaperiaatteella:
- Pyörimistoiminto: VFD-järjestelmän käyttämä kiertomekanismi mahdollistaa portaaton nopeuden säätelyn tietyllä alueella (tyypillisesti 0,1-5 rpm, mallista riippuen). Tämä varmistaa työkappaleen pyörimisnopeuden tarkan ohjauksen eri hitsausprosesseihin (esim. MIG, TIG, upokaarihitsaus) sopivaksi. Wuxi WeldNice optimoi voimansiirron rakenteen tiukan suunnittelun ja testauksen avulla varmistaen tasaisen pyörimisen ilman tärinää jopa täyden kuormituksen olosuhteissa.
- Nostotoiminto: Vakionopeudella toimivalla hydraulisella tai mekaanisella nostomekanismilla asennoittimella saavutetaan työkappaleen vakaa pystysuuntainen liike. Nostojärjestelmä on suunniteltu ylikuormitussuoja- ja asennonrajoitustoiminnoilla, jotka on todennettu Wuxi WeldNicen täydellisellä testauslaitteistolla käyttöturvallisuuden varmistamiseksi.
Kahden asennoittimen yleistä koordinointia ohjaa keskitetty sähköjärjestelmä, joka mahdollistaa synkronoinnin tai itsenäisen toiminnan erilaisten hitsausasennon vaatimusten täyttämiseksi.
Hakemustapaukset
Double Column Welding Positioner on laajalti käytössä raskaan teollisuuden aloilla sen vahvan kantavuuden ja korkean paikannustarkkuuden ansiosta. Tyypillisiä sovellustapauksia ovat: | Industry | Sovellusskenaario | WeldNice-yhteistyön kohokohdat |
| Rakennuskoneet | Isojen kaivinkoneen runkojen, nosturipuomien hitsaus | Mukana 50 sarjaa Double Column Welding Asitioner -asennoitinta johtavalle rakennuskoneyritykselle, joka tukee 20 tonnin luokan kaivukoneiden massatuotantoa. |
| Paineastia | Säiliöiden runkojen, päätykansien hitsaus | Räätälöidyt asennoittimet 50 tonnin kantavuudella petrokemian laitevalmistajalle varmistavat kehäsaumojen tasaisen hitsauksen. |
| Teräsrakenne | Siltakomponenttien hitsaus, rakennusteräsrungot | Toimitettu laitteisto Kaakkois-Aasian sillanrakennusprojektiin, joka mukautuu korkeisiin ja kosteisiin työympäristöihin vakaalla suorituskyvyllä. |
| Tuulivoimalaitteet | Tuuliturbiinien tornien, laippojen hitsaus | Kehitetyt asennoittimet 100 tonnin kantavuudella, jotka sopivat 80 metrin luokan tuuliturbiinien hitsausprosessiin ja parantavat hitsaustehokkuutta 30 %. |
Tuotevertailu: kaksipylväinen vs. yksipylväinen hitsausasentolaite
| Vertailumitta | Kaksipylväinen hitsausasentolaite | Yksipylväinen hitsausasennostaja |
| Rakenteen kokoonpano | Kaksi koordinoitua asennoitinta, kaksoistuki | Yksi asennoitin, yksi tuki |
| Kuormituskapasiteetti | 10-200 tonnia (sopii raskaille työkappaleille) | 1-50 tonnia (sopii keskikevyille työkappaleille) |
| Soveltuvat työkappaleet | Suuret/raskaat/epäsäännölliset työkappaleet (esim. säiliörungot, teräsrungot) | Pienet tai keskikokoiset tavalliset työkappaleet (esim. pienet säiliöt, mekaaniset osat) |
| Rotation Control | VFD portaaton nopeudensäätö, korkea tarkkuus | VFD tai kiinteänopeuksinen, yleinen tarkkuus |
| Nostotila | Vakioopeuksinen hydraulinen/mekaaninen nosto | Hydraulinen tai sähköinen nosto |
| Ydin etu | Vakaa tuki, korkea paikannustarkkuus, sopii massatuotantoon | Kompakti rakenne, vähän tilaa vievä, kustannustehokas |
| WeldNice-tuotteen etu | Mukautettava kantavuus ja isku, integroitu laadunvarmistusjärjestelmään | Kypsä tuotelinja, nopea toimitusjakso |
FAQ
-
Mikä on WeldNicen kaksoispilarihitsausasennoittimen suurin kantavuus?
Tuotevalikoimamme kattaa kuormakapasiteetit 10 tonnista 200 tonniin. Voimme myös tarjota räätälöityjä ratkaisuja asiakaskohtaisten työkappaleiden painojen ja kokojen mukaan ammattitaitoisen suunnittelu- ja kehitystiimimme tukemana. -
Voidaanko Double Column Welding Positioner integroida automatisoituihin hitsausjärjestelmiin?
Kyllä. Kaikki WeldNice Double Column -hitsausasennoittimet on suunniteltu tavallisilla tiedonsiirtoliitännöillä (esim. PLC, Ethernet), jotta ne voidaan liittää saumattomasti robottihitsausvarsiin ja automatisoituihin hitsausvirtalähteisiin, mikä mahdollistaa älykkään tuotannon. -
Mitä eroa on VFD-kierron ja kiinteänopeuksisen pyörimisen välillä asennoittimessa?
VFD-kierto mahdollistaa portaattoman nopeuden säädön (0,1-5 rpm), joka mukautuu erilaisiin hitsausnopeuksiin ja prosessivaatimuksiin, mikä on WeldNicen kaksoispylväshitsausasennon vakiokokoonpano. Kiinteänopeuksinen pyöritys tukee vain 1-2 esiasetettua nopeutta rajoitetulla sovellettavuuden kanssa. Miten WeldNice varmistaa tuotteiden laadun?
Vuonna 2004 perustetulla meillä on täydellinen laadunvarmistusjärjestelmä. Raaka-aineiden hankinnasta valmiin tuotteen toimitukseen jokainen linkki testataan tiukasti (esim. kantavuustesti, nopeuden tarkkuustesti) käyttämällä kehittyneitä testauslaitteita, jotta tuotteen suorituskyky vastaa kansainvälisiä standardeja.
