Räätälöity hitsausasentolaite Valmistaja

A räätälöity hitsausasennon säädin on nykyaikaisten automatisoitujen hitsausjärjestelmien ydinasemointilaite, joka on suunniteltu saavuttamaan työkappaleiden tarkka, vakaa ja toistettava asentomuutos hitsausprosessin aikana. Wuxi WeldNice Heavy Teollisuus Technology Co., Ltd., joka hyödyntää lähes kahden vuosikymmenen erikoistunutta valmistuskokemusta, tarjoaa ratkaisuja vakiomalleista erittäin henkilökohtaisiin WeldNice-räätälöityihin hitsausasennoittimiin. Tällaisten laitteiden ydin on toimintojen ja rakenteiden kohdennetussa kehittämisessä asiakkaan työkappaleen, prosessin kulun ja automaatiovaatimusten perusteella, kuten kiertoradan liikkeen, jalkakytkinohjauksen, servomoottorikäytön tai hydraulisten/sähköisten nostojärjestelmien integroiminen, mikä parantaa merkittävästi tuotannon turvallisuutta, hitsauksen toiminnan laatua ja tehokkuutta.

Tekninen periaate ja ydinkomponentit

Tyypillinen räätälöity hitsausasennoin mahdollistaa työkappaleen tarkan liikkeen mekaanisen rakenteensa ja ohjausjärjestelmän koordinoidun toiminnan kautta. Sen perusperiaatteena on kiinnittää työkappale ohjattavalle työtasolle, jota sitten ohjataan käyttöjärjestelmällä (tyypillisesti AC-moottorit, servomoottorit tai hydraulijärjestelmät) pyöritys-, kallistus-, kääntö- tai monimutkaisten yhdistelmäliikkeiden suorittamiseksi. Tämä varmistaa, että hitsisauma on aina optimaalisessa asennossa (esim. tasainen asento, vaaka-pysty-asento) hitsausta varten, mikä takaa prosessin vakauden ja hitsisauman muodostumisen laadun.

Ydinsuorituskyky:

• Erittäin tarkka ja jäykkä rakenne: Hyödyntää FEA-optimoituja laatikko- tai runkorakenteita tasaisen, tärinättömän toiminnan varmistamiseksi täydellä kuormituksella.

• Modulaarinen ja mukautettava käyttöjärjestelmä: Vaihtoehtoihin kuuluvat taajuusmuuttaja- tai servokäytöt kuormituksen, nopeuden ja tarkkuusvaatimusten perusteella, mikä mahdollistaa portaaton nopeudensäädön ja tarkan paikantamisen.

• Turvallinen ja luotettava lukitusohjaus: Integroi useita turvamekanismeja, mukaan lukien ylikuormitussuoja, hätäpysäytys- ja rajakytkimet.

• Joustava käyttöliittymä ja integrointikyky: Varustettu vakiotietoliikenneporteilla (esim. Profibus, Ethernet/IP) saumatonta integrointia varten hitsausrobottien ja automatisoitujen tuotantolinjojen kanssa.



  Ensisijaiset sovellusskenaariot ja tapaustutkimukset

  WeldNice räätälöityjä hitsausasennoijia käytetään laajalti aloilla, jotka vaativat suurta tarkkuutta, suuria volyymeja tai monimutkaisia hitsisaumasovelluksia.

  Industry	Tyypillinen työkappale	Esimerkki mukautetun toiminnon	Toimitettu arvo
  Raskaat koneet	Nosturipuomit, kaivinkoneen varret	Suuri vetoisuus, kaksiakselinen koordinoitu liike	Mahdollistaa tasaisen hitsauksen kaikille suurien rakenteiden saumoille, mikä varmistaa tasaisen laadun ja parantaa tehokkuutta yli 50 %.
  Paineastiat	Säiliöt, päät, putkilevyt	Räjähdyssuojattu rakenne, tarkka pyöritys, pään ja takatuen synkronointi	Varmistaa kehä- ja pituussaumojen automaattisen hitsauksen täyttäen tiukat ainetta rikkomattomat testausstandardit.
  Rautatieliikenne	Telit, auton rungot	Pitkäjänteinen suunnittelu, synkroninen nosto, robottiyhteistyö	Mukaan mahtuu suuria, pitkänomaisia työkappaleita, mikä mahdollistaa samanaikaisen usean robotin käytön ja lyhentää sykliaikaa.
  Offshore ja tuulivoima	Tuulivoimalat, putkiliitokset	Erittäin suuri vetoisuus, ulkosuojaluokitus, langaton kaukosäädin	Selvittää ylimitoitettujen ja raskaiden työkappaleiden haasteet ja varmistaa luotettavuuden ja käyttöturvallisuuden ankarissa ympäristöissä.

  Toiminnallisten kokoonpanojen vertailuopas

  Valitessaan WeldNice-räätälöidyn hitsausasennoittimen asiakkaat voivat valita seuraavista toiminnallisten moduulien yhdistelmästä prosessitarpeidensa perusteella:

  Toiminnallinen moduuli	Kuvaus	Ihanteellinen sovellusskenaario	Keskeinen etu
  Peruskierto	Työpöytä pyörii yhden akselin ympäri vakionopeudella.	Yksinkertaistettu kehähitsaus, ruiskutus, tarkastus.	Kustannustehokas, luotettava toiminta.

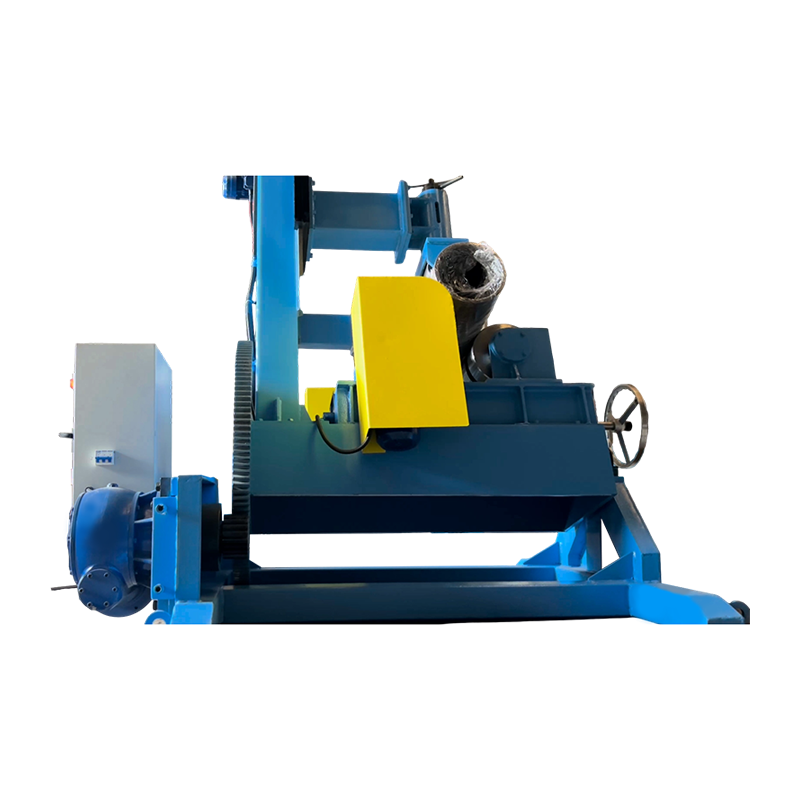

  Kaksiakselinen liike (kallistuskierto)	Työpöytä voi suorittaa samanaikaisesti kallistus- ja pyörimisliikkeitä.	Monimutkaiset 3D-työkappaleet, jotka vaativat pääsyn monikulmaiseen hitsaukseen.	Saavuttaa ihanteellisen hitsausasennon saumoille missä tahansa tilasuunnassa, korkea automaatiotaso.
  Servomoottorikäyttö	Käyttää servomoottoreita ja ohjaimia tarkkaan paikannukseen.	Erittäin tarkka lentoratahitsaus, tarkka synkronointi robottien kanssa.	Paikannustarkkuus jopa ±0,1 mm, tarkka nopeuden säätö, sopii joustavaan tuotantoon.
  Orbitaalinen liike	Koko asennoitin voi liikkua esiasetettua rataa pitkin.	Erikoispitkien työkappaleiden segmentoitu hitsaus tai koordinointi kiinteiden asemien kanssa.	Laajentaa työskentelyaluetta, mahdollistaa työkappaleiden "flow-line" käsittelyn.
  Nostojärjestelmä	Kokonaiskorkeussäätö saavutetaan palloruuvin tai hydraulisylinterin avulla.	Erikorkuisten tuotantolinjojen sovittaminen tai koordinointi erityyppisten robottien kanssa.	Parantaa järjestelmän joustavuutta ja mukautumiskykyä, optimoi ergonomiaa.
  Jalkakytkimen ohjaus	Antaa käyttäjän ohjata asennoittimen liikettä jalkapolkimella manuaalisen hitsauksen aikana.	Pienen erän, korkean sekoituksen puoliautomaattinen hitsaus.	Vapauttaa käyttäjän kädet, parantaa käsihitsauksen joustavuutta ja tehokkuutta.

  Usein kysytyt kysymykset (FAQ)

  K1: Mikä on tärkein ero tavallisen hitsausasennon ja räätälöidyn välillä?
  A1: Ensisijainen ero on mukautuvuus ja toiminnallinen integraatio. Vakioasennot sopivat yleisiin, massatuotantoon valmistettuihin työkappaleisiin. Räätälöidyt hitsausasennoittimet on suunniteltu erityisesti tiettyjä työkappaleita (esim. erikoismitat, monimutkaiset muodot, erittäin suuri vetoisuus) ja tiettyjä prosesseja (esim. synkronoitu robotin liikerata, ainutlaatuiset liikeradat) varten. Ne on suunniteltu vastaamaan täydellisesti tuotantolinjojen kiertoaikoja, tilasuunnittelua ja automaatiovaatimuksia, mikä ratkaisee pohjimmiltaan erikoissovellushaasteet.

  Q2: Mitä avainparametreja tulee valmistella ja ottaa huomioon räätälöityä ratkaisua suunniteltaessa?
  A2: Tarkan ja tehokkaan suunnitteluehdotuksen varmistamiseksi on suositeltavaa selventää seuraavat perusparametrit:

  • Työkappaleen tiedot: Yksityiskohtaiset piirustukset, paino, painopisteen sijainti ja kiinnitysmenetelmä.

  • Prosessivaatimukset: Hitsausmenetelmä, hitsisaumojen paikat ja tyypit, vaadittu asemointinopeus ja kulma-alue.

  • Suorituskykytiedot: Toista paikannustarkkuus, suurin kuormitusmomentti, käyttöjakso.

  • Integrointiympäristö: Tiedonsiirtoliittymäprotokollat ​​hitsausvirtalähteiden, robottien ja ulkoisten ohjausjärjestelmien kanssa.

  • Työpaikan olosuhteet: Asennustilan mitat, teho/ilmansyöttötiedot, ympäristön lämpötila/kosteus ja vaadittu suojausluokitus.

  Kysymys 3: Mitä käytännön eroja on servomoottorikäytön ja vakiotaajuusmuuttajan (VFD) välillä asennoittimen sovelluksissa?
  A3: Tämä on kriittinen valinta, joka määrittää laitteen tarkkuuden ja ohjattavuuden.

  • Servomoottorikäyttö: Suljetun silmukan ohjaus, tarkka paikannus ja nopea vaste. Se soveltuu huippuluokan sovelluksiin, jotka edellyttävät paikan synkronointia hitsausrobottien tai itse hitsausprosessin kanssa, kuten monimutkainen tilakäyrähitsaus. Se mahdollistaa tarkan pysähtymisen missä tahansa kulmassa ja välittömän nopeuden säädön.

  • Vakio-VFD-moottorikäyttö: Tarjoaa ensisijaisesti vakaan, jatkuvan portaattoman nopeudensäädön. Se soveltuu skenaarioihin, joissa absoluuttisen paikannustarkkuuden vaatimukset ovat alhaisemmat, mutta jotka edellyttävät vakaata kiertoa tai kallistusta kehän tai litteiden saumojen viimeistelyyn, mikä tarjoaa paremman kustannus-suorituskykysuhteen.
    Tuotantolinjoille, jotka tavoittelevat äärimmäistä prosessien laatua ja automatisoitua integraatiota, WeldNice Customized Welding Positioner -servokäyttöjärjestelmällä varustettu on erinomainen valinta.

  Q4: Mitkä ovat hitsausasennon huoltoprioriteetit ja suositellut välit?
  A4: Kunnossapito on ratkaisevan tärkeää pitkäaikaisen vakaan toiminnan kannalta, ja se voidaan luokitella kolmeen tasoon:

  • Päivittäinen huolto (vuoroa kohden): Puhdista laitteiden pinnat ja radat, tarkista ilman/virransyöttö, kuuntele epänormaalia ääntä käytön aikana.

  • Säännöllinen huolto (kuukausittain/neljännesvuosittain): Pääpaino on voitelujärjestelmässä. Voitele vaihteet, laakerit ja muut voimansiirron osat ohjeen mukaisella rasvalla. Tarkista myös sähköliitäntöjen tiukkuus ja rajakytkimien luotettavuus.

  • Ammattimainen tarkastus (vuosittain): On suositeltavaa, että toimittaja tai pätevä henkilöstö suorittaa kattavan tarkastuksen. Tämä sisältää järjestelmän tarkkuuden tarkastuksen, vaihteistokomponenttien kulumisen arvioinnin ja sähkökomponenttien suorituskyvyn testauksen. WeldNice voi tarjota teknistä tukea ja varaosapalveluita tällaiseen perusteelliseen huoltoon.
