Miksi suurten metallirakenteiden valmistajat ovat siirtymässä automatisoituihin hitsausratkaisuihin?

Sukella syvään siihen, kuinka hitsauskolonni- ja puomijärjestelmät muokkaavat säiliöiden, putkien ja paineastioiden valmistusta

Raskaan valmistuksen globaalissa maisemassa suurille, kestäville ja moitteettomasti rakennetuille metallirakenteille on jatkuvasti kysyntää. Näiden tuotteiden eheys riippuu yhdestä tärkeästä prosessista: hitsauksesta. Näiden komponenttien valmistus perustui vuosikymmenien ajan vahvasti käsihitsaajien taitoon ja kestävyyteen. Kuitenkin, kun alan laatu-, turvallisuus- ja tehokkuusstandardit nousevat jatkuvasti, merkittävä muutos on meneillään. Yhä useammat valmistajat ottavat nyt käyttöön automatisoituja ratkaisuja Hitsausmanipulaattori/hitsauskolonni ja puomi/hitsauskeskus/automaattinen hitsaus järjestelmä tämän muutoksen eturintamassa. Tässä artikkelissa tarkastellaan syitä tämän alan laajuisen liikkeen taustalla ja tarkastellaan näiden edistyneiden järjestelmien toimivuutta, etuja ja mukautettavat ominaisuudet, jotka asettavat uusia mittareita metallin valmistuksessa.

Manuaalisen hitsauksen luontaiset esteet suuressa mittakaavassa

Ennen kuin ymmärrät ratkaisun, on tärkeää ymmärtää perinteisen lähestymistavan haasteet. Halkaisijaltaan suuren säiliön tai paksuseinäisen paineastian pituus- ja kehäsaumojen hitsaus on valtava työ. Vaikka manuaalinen hitsaus on monipuolinen, se asettaa joukon merkittäviä esteitä näissä sovelluksissa:

Käyttäjän väsymys ja epäjohdonmukaisuus: Käsikäyttöisen hitsaajan on säilytettävä vakaa käsi, tasainen ajonopeus ja tarkka poltinkulma pitkiä aikoja. Usean tunnin hitsauksen aikana fyysinen väsymys väistämättä iskee. Tämä väsymys johtaa vaihteluihin hitsauspalossa, mikä voi vaarantaa lopputuotteen rakenteellisen eheyden ja esteettisen laadun. Epäjohdonmukaisuudet, kuten vaihteleva helmien leveys, alileikkaus tai fuusion puute, ovat yleisiä ongelmia, jotka johtuvat suoraan inhimillisistä tekijöistä.

Vaikeat työolosuhteet: Suurien rakenteiden hitsaukseen liittyy usein epämiellyttäviä ja mahdollisesti vaarallisia paikkoja. Hitsaajien on ehkä työskenneltävä korkeuksissa, ahtaissa tiloissa tai hankalassa asennossa päästäkseen käsiksi saumaan. Tämä ei ainoastaan ​​lisää onnettomuusriskiä, ​​vaan tekee myös fyysisesti haastavaa tuottaa laadukkaita hitsejä johdonmukaisesti.

Hitaat tuotantonopeudet: Käsinhitsauksen saostusnopeutta rajoittaa se, mitä yksittäinen käyttäjä voi hallita turvallisesti ja tehokkaasti. Paksuilla materiaaleilla, jotka vaativat useita hitsauksia, prosessi voi olla erittäin hidas, mikä aiheuttaa pullonkauloja tuotantoaikataulussa ja pidentäen projektien aikatauluja.

Ammattitaitoisen työvoiman pula: Hitsausalalla on hyvin dokumentoitu pula ammattitaitoisista ammattilaisista. Suurien rakenteiden korkeapaineiseen, koodilaatuiseen työhön tarvittavan erityisasiantuntemuksen omaavien hitsaajien löytäminen ja pitäminen on jatkuva haaste monille konepajoille. Tämä niukkuus nostaa työvoimakustannuksia ja voi rajoittaa yrityksen tuotantokapasiteettia.

Paljon materiaalihukkaa: Epäjohdonmukaisuudet hitsausprosessissa johtavat usein virheisiin. Näiden vikojen korjaaminen vaatii huonon hitsin hiomista ja uudelleenhitsausta, mikä kuluttaa ylimääräistä täyteainetta, suojakaasua ja aikaa. Tämä uudistus lisää merkittäviä kustannuksia valmistusprosessiin.

Nykyaikaisen valmistustyöhevosen määrittely: hitsauskolonni ja puomi

Vastatakseen näihin haasteisiin insinööriyhteisö kehitti hitsausmanipulaattorin/hitsauskolonnin ja puomin/hitsauskeskuksen/automaattisen hitsausjärjestelmän. Tämä laite on pohjimmiltaan hienostunut mekaaninen varsi, joka on suunniteltu sijoittamaan ja liikuttamaan hitsauspäätä tarkasti ennalta määrättyä reittiä pitkin. Järjestelmä koostuu yleensä useista avainkomponenteista:

• Pylväs: Tukeva, pystysuora rakenne, joka tarjoaa järjestelmän päätuen. Se on suunniteltu jäykäksi ja vakaaksi, mikä estää tärinän, joka voi häiritä hitsausprosessia.
• Puomi: Vaakavarsi, joka ulottuu pilarista. Tätä puomia voidaan nostaa, laskea ja pidentää tai vetää sisään, jolloin hitsauspää voi yltää mihin tahansa kohtaan työkappaleen pituudella. Puomin liikettä ohjataan ja ohjataan tasaisen ja tarkan toiminnan takaamiseksi.
• Hitsaajan vaunu/satula: Puomiin asennettu pieni vaunu tai satula, joka kuljettaa hitsauspoltinta, langansyöttölaitetta ja joskus muita lisävarusteita. Tämä vaunu voi kulkea puomin pituuden.
• Ohjausjärjestelmä: Käyttöliittymä, jonka avulla käyttäjä voi ohjelmoida ja ohjata pilarin ja puomin liikettä sekä hitsausparametreja (jännite, virta, langansyöttönopeus jne.). Nykyaikaisissa järjestelmissä on käyttäjäystävälliset kosketusnäytöt ja intuitiiviset säätimet.

Mekanisoimalla hitsauspolttimen liikkeet tämä järjestelmä poistaa fyysisen rasituksen ja epäjohdonmukaisuuden inhimillisen elementin. Tuloksena on toistettava, luotettava ja laadukas hitsausprosessi, joka voi toimia jatkuvasti pitkiä aikoja.

Ydintoiminnot, jotka edistävät johdonmukaisuutta ja laatua

Hitsauskolonni- ja puomijärjestelmän tehokkuus perustuu sen kykyyn suorittaa tietyt hitsaustehtävät suurella tarkkuudella. Lähdetiedot korostavat sen laajaa käyttöä pitkittäis- ja kehäsaumojen sisä- ja ulkosaumojen hitsauksessa. Selvitetään, miten tämä saavutetaan.

Pitkittäisten saumien hitsaus: Pitkittäissauma on suora, lineaarinen hitsi, joka kulkee sylinterimäisen tai litteän rakenteen pituudelta. Tämän sauman hitsaamiseksi työkappale (esim. litteä levy, joka muodostetaan sylinteriksi) sijoitetaan paikallaan. Manipulaattorin puomi kohdistetaan sitten samansuuntaisesti sauman kanssa. Hitsauskelkka liikkuu puomia pitkin tarkasti säädetyllä nopeudella, kun taas hitsauspää muodostaa tasaisen, tasaisen vanteen. Käyttäjä voi seurata prosessia turvalliselta ja mukavalta etäisyydeltä ohjausriipuksen tai -aseman avulla.

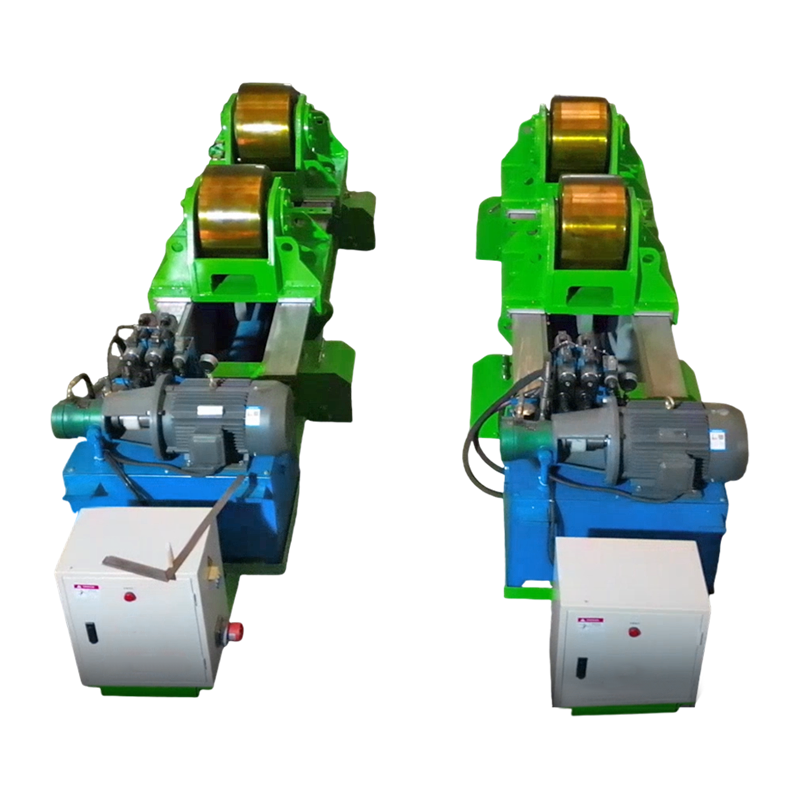

Kehäsaumojen hitsaus: Kehäsauma (tai ympäryssauma) on pyöreä hitsi, joka yhdistää putken tai astian kaksi osaa. Tässä toimenpiteessä pilari ja puomi toimivat yhdessä hitsausrotaattorin tai kääntötelan kanssa. Sylinterimäinen työkappale asetetaan rotaattorille, joka pyörittää sitä hitaasti ja tasaisesti. Puomi on sijoitettu niin, että hitsauspoltin on kiinnitetty oikeaan kohtaan suhteessa pyörivään saumaan. Kun rotaattori kääntää työkappaletta, hitsauspoltin pysyy paikallaan ja muodostaa täydellisen pyöreän hitsin. Rotaattorin pyörimisnopeuden ja hitsausparametrien välinen synkronointi on avainasemassa korkealaatuisen tuloksen saavuttamisessa.

Kyky käsitellä molempia saumoja yhtä tarkasti tekee hitsausmanipulaattorista/hitsauskolonnista ja puomista/hitsauskeskuksesta/automaattisesta hitsausjärjestelmästä uskomattoman monipuolisen välineen valmistusliikkeessä. Se tarjoaa luotettavan perustan tuotteiden laadun parantamiselle, sillä mekaaniset liikkeet ovat paljon johdonmukaisempia kuin manuaalisesti. Tämä toistettavuus on ratkaisevan tärkeää, jotta voidaan täyttää tiukat alan säännöt ja standardit, kuten American Society of Mechanical Engineersin (ASME) paineastioille asettamat.

Automaation räätälöinti erityistarpeisiin: räätälöinnin voima

Yksi nykyaikaisten pilari- ja puomijärjestelmien merkittävistä eduista on niiden mukautumiskyky. Valmistajat, kuten WeldNice, ymmärtävät, että eri sovelluksilla on ainutlaatuiset vaatimukset. Siksi ne tukevat räätälöityjen toimintojen suunnittelua. Näin valmistaja voi konfiguroida järjestelmän, joka sopii tarkasti heidän tuotantotarpeisiinsa. Katsotaanpa joitain mainituista lisävaihtoehdoista ja niiden käytännön eduista.

Lisää nopeutta tandem-uppokaarihitsauksella

Sovelluksissa, joissa nopeus on ensisijainen huolenaihe, kuten paksuseinäisten rakenteiden valmistuksessa, Tandem Submerged Arc Welding (SAW) on tehokas vaihtoehto. Tämä kokoonpano sisältää kaksi hitsauslankaa, jotka syötetään yhden hitsauspään tai kahden lähekkäin olevan pään läpi. Molemmat johdot saavat jännitteen joko samasta virtalähteestä tai kahdesta erillisestä lähteestä.

Kuinka se toimii: Lyijylanka muodostaa ensisijaisen hitsausaltaan, kun taas jälkilanka seuraa sitä ja lisää lämpöä ja täyteainetta samaan lätäköön. Tämä järjestely lisää merkittävästi kerrostumisnopeutta verrattuna yksijohtimiseen.

Käytännön edut: Ensisijainen etu on dramaattinen hitsausnopeuden kasvu. Paksulle levylle, joka saattaa vaatia kymmenen läpivientiä yhdellä langalla, tandem-asennus voi suorittaa saman hitsauksen vain viidessä tai kuudessa kierrossa. Tämä tarkoittaa suoraan lyhyempiä työtunteja, alhaisempaa energiankulutusta ja nopeampaa projektin valmistumista. Se on tehokas ratkaisu korkean tuotannon ympäristöihin, joissa aika on kriittinen tekijä.

Tehokkuuden saavuttaminen paksuissa materiaaleissa kapearakoisella hitsauksella

Erittäin paksujen materiaalien hitsauksessa perinteiset menetelmät vaativat leveän V-uran viisteen. Tämä tarkoittaa, että liitoksen täyttämiseksi on kerrostettava suuri määrä täytemetallia, mikä on aikaa vievää ja kallista. Kapearakohitsaus on tähän tarkoitukseen suunniteltu erikoistekniikka.

Kuinka se toimii: Leveän viisteen sijaan valmistetaan kapea, U- tai J-muotoinen ura. Saumarako voi olla vain muutaman millimetrin leveä. Erityistä hitsauspäätä ja poltinta käytetään ohjaamaan kaari tämän kapean uran pohjalle. Prosessi sisältää usein kudonta- tai värähtelyliikkeen sen varmistamiseksi, että sivuseinät sulautuvat kunnolla.

Käytännön edut: hyödyt ovat huomattavia. Pienentämällä sauman tilavuutta voidaan tarvittavan täytemetallin määrää vähentää 50 % tai enemmän. Tämä johtaa merkittäviin kustannussäästöihin hitsauslangassa ja juoksutteessa. Lisäksi, koska vähemmän lämpöä laitetaan työkappaleeseen kokonaisuutena, vääristymä vähenee ja lämpövaikutusalue (HAZ) on pienempi, mikä voi olla hyödyllistä materiaalin mekaanisille ominaisuuksille. Tämä menetelmä soveltuu erityisen hyvin paksuseinäisiin paineastioihin, reaktoreihin ja muihin raskaaseen käyttöön.

Laajenna ominaisuuksia edistyneillä ominaisuuksilla

Tiettyjen hitsausprosessien lisäksi voidaan integroida joukko muita ominaisuuksia, jotka parantavat pilari- ja puomijärjestelmän toimivuutta ja helppokäyttöisyyttä.

Orbital Movement: Tämän ominaisuuden avulla hitsauspää voi liikkua ympyrämäisesti tai kiertoradalla kiinteän pisteen ympäri. Se on hyödyllinen sovelluksissa, kuten hitsattaessa putkien välisiä liitoksia tai muita monimutkaisia ​​liitoksia, joissa yksinkertainen lineaarinen tai kehäliike ei riitä.

Pylvään kierto: Joissakin kehittyneissä järjestelmissä on pyörivä sarake. Tämä mahdollistaa koko puomin heilumisen jalustan ympäri, mikä mahdollistaa pääsyn suuren tai monimutkaisen työkappaleen eri puolille ilman, että koko manipulaattoria tarvitsee siirtää. Tämä on arvokas ominaisuus suurissa, kiinteissä rakenteissa, kuten laivan runko-osissa tai rakennusten rungoissa.

Servomoottorit: Puomin ja pilarin liikkeitä ohjaavien moottoreiden valinnalla on suora vaikutus tarkkuuteen. Servomoottorit tarjoavat korkeatasoisen asennon, nopeuden ja vääntömomentin hallinnan. Ne mahdollistavat hitsauspään erittäin tarkan paikantamisen ja voivat ylläpitää vakionopeutta vaihtelevissa kuormitusolosuhteissa. Tämä ohjaustaso on hyödyllinen kriittisissä sovelluksissa ja integroitaessa automaattisiin saumanseurantajärjestelmiin.

Sauman seurantayksikkö: Jopa tarkimmalla kiinnityksellä hitsaussauman asennossa voi olla pieniä vaihteluita lämpövääristymien tai valmistustoleranssien vuoksi. Sauman seurantayksikkö käyttää anturia (usein laserpohjaista) paikantaakseen todellisen liitoksen reaaliajassa. Sitten se säätää automaattisesti hitsauspään asennon seuraamaan saumaa täydellisesti. Tämä ominaisuus on korvaamaton tasaisen hitsin laadun takaamisessa ja käyttäjän toimenpiteiden vähentämisessä, erityisesti pitkissä tai kaarevissa saumoissa.

Fluxin kierrätysyksikkö: Submerged Arc Welding (SAW) -hitsauksessa rakeista juokstetta käytetään suojaamaan hitsisulaa. Hitsauksen jälkeen tämä sulate voidaan kerätä, murskata ja käyttää uudelleen. Fluxin kierrätysyksikkö automatisoi tämän prosessin imuroimalla käytetyn juoksutteen, siivilöimällä epäpuhtaudet ja kuonan ja palauttaen puhtaan juoksutteen suppiloon uudelleenkäyttöä varten. Tämä vähentää materiaalihukkaa, alentaa käyttökustannuksia ja auttaa ylläpitämään puhtaampaa työympäristöä.

Oskillaattori: Hitsausoskillaattori on laite, joka saa hitsauspolttimen suorittamaan sivulta toiselle kudontaliikkeen sen kulkiessa. Tämä on hyödyllistä leveämmille hitsausurille, koska se varmistaa sivuseinien oikean sulautumisen ja voi auttaa hallitsemaan lopullisen hitsauspalon muotoa ja leveyttä. Värähtelykuvion nopeus, leveys ja viipymäaika voidaan ohjelmoida tarkasti.

Nauhapinnoitus: Tunnetaan myös verhoiluna, tämä on prosessi, jota käytetään levittämään kerros korroosionkestävää tai kulutusta kestävää metalliseosta halvemman perusmetallin pinnalle. Langan sijasta elektrodina käytetään leveää metallinauhaa (esim. ruostumatonta terästä). Nauhapinnoitukseen varustetulla pylväs- ja puomijärjestelmällä voidaan päällystää suuria alueita, kuten paineastian sisäpuoli, nopeasti ja tehokkaasti, jolloin saadaan suojakerros sinne, missä sitä eniten tarvitaan.

Vertaileva ulkoasu: manuaaliset vs. automatisoidut hitsausprosessit

Havainnollistaaksesi paremmin tämän tekniikan vaikutusta, harkitse seuraavaa vertailua perinteisen manuaalisen lähestymistavan ja automatisoidun prosessin välillä, jossa käytetään pilari- ja puomijärjestelmää.

Tärkeimmät seikat järjestelmän valinnassa

Valmistajan, joka harkitsee investointia hitsausmanipulaattoriin/hitsauskolonniin ja puomiin/hitsauskeskukseen/automaattiseen hitsausjärjestelmään, on arvioitava useita tekijöitä varmistaakseen, että valitut laitteet vastaavat heidän tuotantotarpeensa. Seuraavassa taulukossa esitetään joitakin tärkeitä huomioitavia parametreja.

Polku eteenpäin nykyaikaiseen valmistukseen

Automatisoitujen hitsausratkaisujen, kuten pilari- ja puomijärjestelmän, integrointi ei ole enää ylellisyyttä, joka on varattu suurimmille yrityksille; Siitä on tulossa välttämättömyys jokaiselle valmistusliikkeelle, joka pyrkii pysymään kilpailukykyisenä nykypäivän vaativilla markkinoilla. Manuaalisista prosesseista automatisoituihin prosesseihin siirtyminen vastaa alan kiireellisimpiin haasteisiin: korkeampaan laatuun, tehokkuuteen, parempaan turvallisuuteen ja vähentyneeseen riippuvuuteen ammattitaitoisesta työvoimasta.

Tarjoamalla vakaan, tarkan ja toistettavan alustan hitsaukseen nämä järjestelmät antavat valmistajille mahdollisuuden valmistaa monimutkaisia ​​metallirakenteita, joiden yhtenäisyys on vaikea saavuttaa manuaalisesti. Mahdollisuus räätälöidä laitteita kehittyneillä ominaisuuksilla, kuten tandemhitsauksella, kapeilla rakoilla ja älykkäällä saumanseurannalla, laajentaa sen käyttökelpoisuutta entisestään ja mahdollistaa sen, että se voi ratkaista monia erityisiä valmistushaasteita.

Teknologian kehittyessä voimme odottaa näiden järjestelmien tulevan entistä älykkäämmiksi ja integroidummiksi. Ominaisuudet, kuten etävalvonta, tiedonkeruu laadunvalvontaa varten ja integrointi tehtaan laajuisiin hallintajärjestelmiin, ovat näköpiirissä. Ydinperiaate pysyy kuitenkin samana: koneistaa monimutkainen hitsaustehtävä, jolloin käyttäjät vapautuvat keskittymään valvontaan, ohjelmointiin ja prosessien optimointiin. Säiliöiden, putkien ja paineastioiden valmistajille hitsausmanipulaattori/hitsauskolonni ja puomi/hitsauskeskus/automaattinen hitsaus ei ole pelkkä laite; se on strateginen investointi laatuun, tuottavuuteen ja toiminnan tulevaisuuden turvaamiseen.
